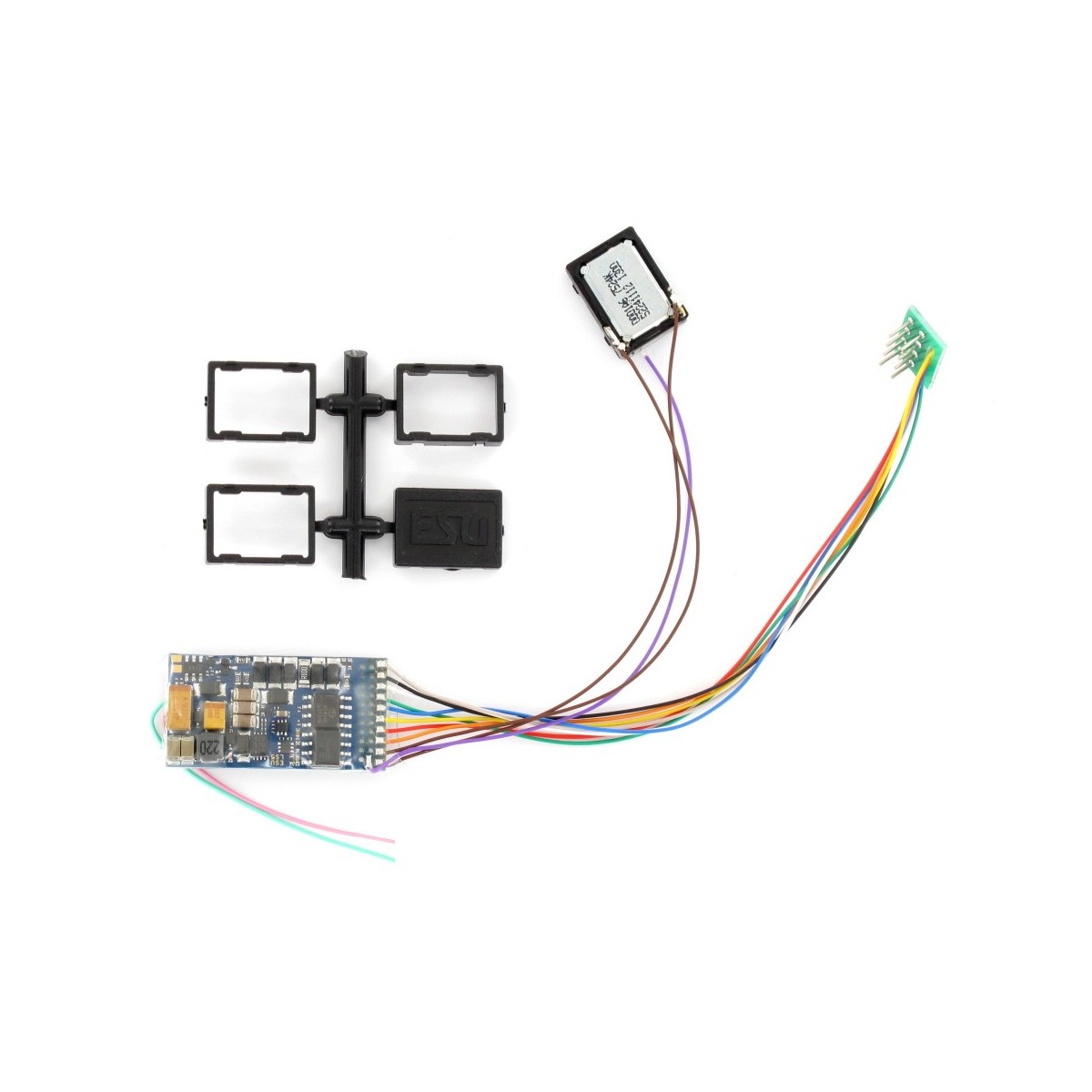

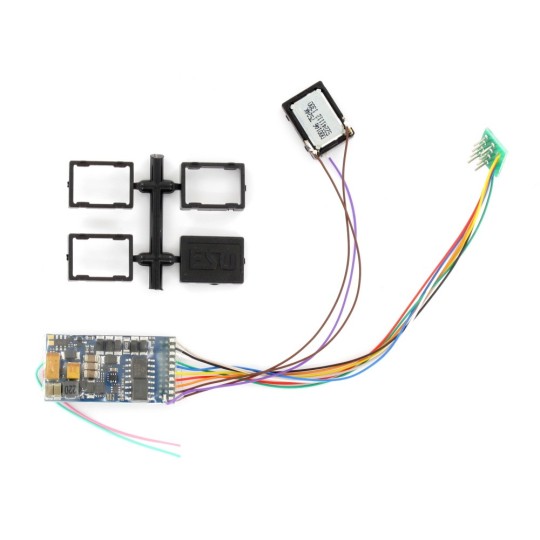

Esu 58410 Décodeur sonore vierge Nem 652, 8 broches, Loksound V5

Caractéristique :

> Marque : Esu
> Réf : 58410
> Dimension (mm) : 30 x 15.5 x 5.5
> Connecteur 8 poles NEM 652 avec câble
> Sortie moteur : 1.5 A
> Échelle : Ho, O

Dimensions : 30 x 15,5 mm

Avec haut parleur soudé 11x15mm

- En fonction de l'interface, jusqu'à 12 sorties de fonction amplifiées pour des fonctions spéciales (total: jusqu'à 15 sorties)
- 10 canaux sonores peuvent être lus simultanément
- Condensateur PowerPack éventuellement connectable

Le LokSound 5 est le membre le plus important de la famille LokSound. Grâce à la combinaison du décodeur numérique et du module sonore sur un seul circuit imprimé, nous obtenons les dimensions les plus petites possibles de 30 mm x 15,5 mm. Il s'adapte donc à presque toutes les locomotives à voie H0 ou 0.

Les décodeurs LokSound 5 sont disponibles avec tous les types d'interfaces courants et sont fournis avec un haut-parleur en sucre (11 mm x 15 mm) et une enceinte sonore.

Le LokSound 5 DCC est destiné aux marchés nord-américain et australien. Il s'agit d'un pur décodeur DCC, qui prend en charge RailComPlus et peut également être utilisé sur les réseaux DC. Veuillez noter que le décodeur LokSound 5 DCC n'est pas livré avec un haut-parleur.

Modes de fonctionnement

Comme tous les produits de la famille LokSound, le LokSound 5 est un véritable décodeur multiprotocole. Il prend en charge DCC ainsi que Motorola®, Selectrix® et M4. Bien entendu, il prend en charge 14 à 128 pas de vitesse ainsi que des adresses à 2 et 4 chiffres au format DCC et jusqu'à 32 fonctions. Grâce à RailComPlus®, les décodeurs s'enregistrent de manière entièrement automatique sur les centrales appropriées.

Ce décodeur prend en charge tous les modes de programmation DCC et grâce à RailCom®, vous pouvez lire les valeurs CV sur le réseau principal, à condition que vous disposiez d'une centrale prenant en charge RailCom®. Il existe des registres utilitaires pour les stations de commande qui facilitent uniquement la programmation des CV allant de 1 à 255.

Les utilisateurs de Motorola® bénéficient de jusqu'à 28 étapes de vitesse pour 255 adresses. Trois adresses Motorola® supplémentaires facilitent le déclenchement de 16 fonctions. Un mode de programmation intégré permet même de programmer avec la bonne vieille Unité Centrale 6021.

Le protocole M4 prend en charge l'enregistrement automatique sur les unités centrales compatibles mfx®.

Le décodeur LokSound 5 prend en charge les sections de freinage Märklin® ainsi que les commandes de freinage ZIMO® HLU ou le système Lenz® ABC. Le freinage avec des générateurs de freinage DCC ou avec DC est également possible. De plus, la locomotive équipée d'un LokSound s'arrêtera lorsqu'une diode de freinage Selectrix® sera connectée au circuit. La fonction push-pull ABC permet le trajet automatique entre deux gares.

Le décodeur LokSound 5 convient également aux réseaux analogiques DC et AC (!).

Son

Le décodeur LokSound 5 peut reproduire jusqu'à 10 chaînes simultanément. Chaque canal offre jusqu'à 16 bits / 31 250 kHz et nous avons ainsi enfin obtenu une qualité sonore hi-fi sur votre réseau. À toutes fins pratiques, on ne peut détecter aucune différence par rapport à l’original. Un amplificateur de puissance audio de classe D avec une puissance de sortie allant jusqu'à 3 W alimente les haut-parleurs avec une impédance autorisée de 4 à 32 Ohms. L'énorme mémoire sonore de 128 Mo assure une capacité de stockage suffisante.
Le volume de tous les fragments sonores individuels peut être réglé séparément. Le moteur sonore incroyablement flexible, sans organigramme rigide, facilite une simulation prototypique de tous les véhicules ferroviaires imaginables. Trois fonctions de freinage réglables séparément et deux scénarios de charge alternatifs vous offrent un contrôle maximal de vos véhicules.

Les fonctions

Nous sommes bien conscients que vous souhaitez que vos locomotives soient aussi réalistes que possible. C’est pourquoi nous y avons intégré de nombreuses sorties de fonctions. Sous réserve du type d'interface, chaque LokSound 5 dispose d'au moins 10 sorties amplifiées. Les décodeurs avec interface PluX22 ou 21MTC disposent de 4 sorties supplémentaires pour contrôler les servos ou comme sorties logiques. Bien entendu, toutes les fonctions d’éclairage importantes sont prises en charge. La luminosité de chaque sortie peut être réglée séparément. Le décodeur prend en charge les mouvements automatiques de poussée et de traction – connus sous le nom de valse des coupleurs – nécessaires au fonctionnement fiable des coupleurs numériques tels que ceux de ROCO® et Krois® ainsi que des coupleurs Telex®.

Contrôle moteur

Le contrôle moteur du LokSound 5 a encore été amélioré. Une fréquence d'impulsion PWM variable allant de 10 kHz à 50 kHz assure un fonctionnement parfaitement silencieux, en particulier pour les moteurs sans noyau. Ainsi, le bourdonnement typique appartient au passé. Le contrôle de charge peut désormais être ajusté avec jusqu'à 10 CV distincts et gérera ainsi même les cas les plus difficiles. La fonction unique « Auto Tune » facilite le calibrage automatique du décodeur pour s'adapter parfaitement au moteur. Le décodeur LokSound 5 fournit jusqu'à 1,5 A de courant moteur, ce qui est tout à fait suffisant même pour les types de moteurs plus anciens.

LokSound 5 DCC

Le LokSound 5 DCC est destiné aux marchés nord-américain et australien. Il s'agit d'un pur décodeur DCC, qui prend en charge RailComPlus et peut également être utilisé sur les réseaux DC.
