PD 250/E - Tour de précision - Entrepointes 250mm Proxxon

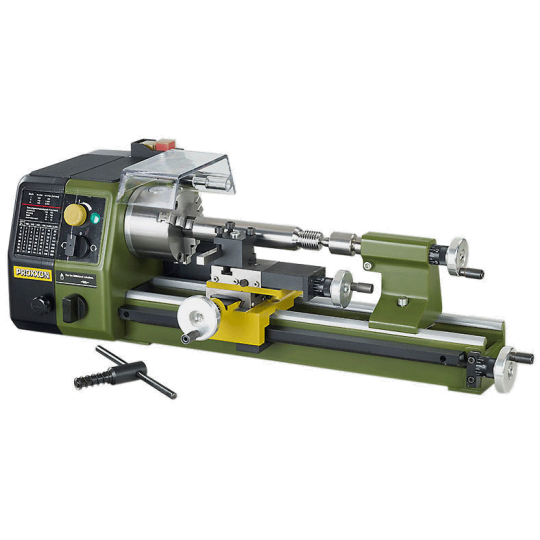

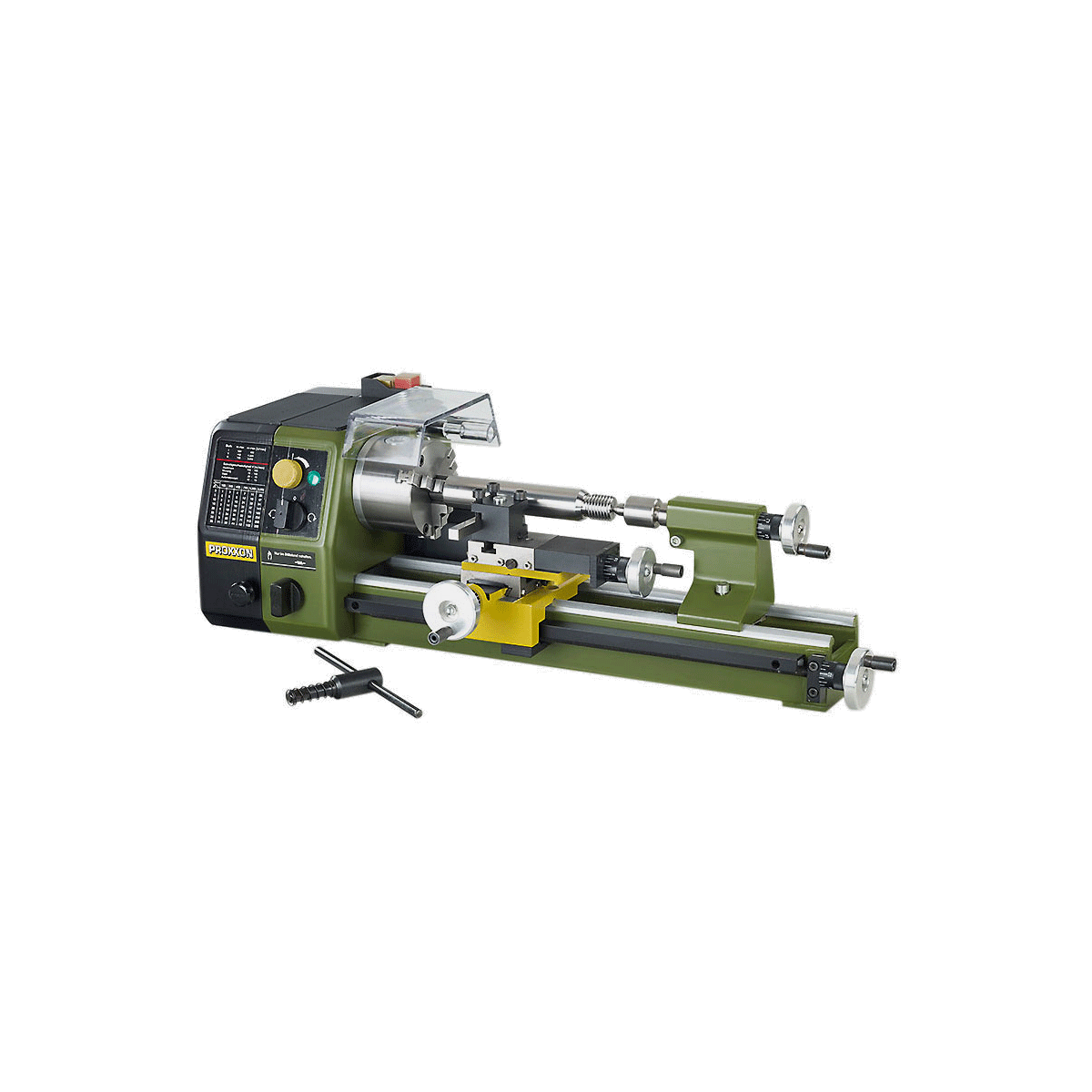

Tour de précision PD 250/E référence 24002 Proxxon.

Pour le tournage plan, tournage longitudinal et conique, filetage. Pour l'usinage de l'acier, le laiton, l'aluminium et le plastique. Bride de fixation pour le montage du dispositif de forage et de fraisage PF 230.

Entre-pointes 250mm.
Hauteur des pointes 70mm.
Hauteur au dessus du support 43mm.

Banc de la machine : En fonte avec guide prismatique. Pour un fonctionnement sans vibration, même à des charges élevées. Dispositif à l'arrière pour le montage de la fraiseuse PF 230. Vis-mère couverte.

Arbre : En fonte d'aluminium coulé sous pression. Précision guidée de la broche principal (concentricité sans mandrin 1/100 mm) avec 10,5 mm d'ouverture. Côté mandrin 70 mm creux foré à 14 mm. Avec ajustement CM 2. Commutant pour sélecteur d'avance automatique au choix 0,05 ou 0,1 mm/tr.

Poupée : En fonte d'aluminium coulé sous pression. Pinole Ø 18 mm, extensible jusqu'à 30 mm. Avec échelle millimétrique, ajustement CM 1 et pointe tournante.

Support : Banc en fonte de zinc coulé sous pression. Chariot transversal et petit chariot en acier (Course de 60 ou 45 mm). Porte-outil tournant pour acier de tournage taille 8 x 8 mm.

Entraînement : Moteur silencieux DC spécial avec une transmission par courroie à 3 vitesses pour 300 - 900 et 3.000 tr/min. Avec contrôle supplémentaire de la vitesse (électronique à onde pleine), en fonction de la transmission par courroie sur 100 - 300 ou 1.000 tr/min réglable en continu. Rotation à droite et à gauche. Relais commutateur avec fonction d'arrêt d'urgence et protection de redémarrage.

Mandrin : 3 mors de qualité selon DIN 8386 classe 1 (tolérance concentricité 0,04 mm). Plage de serrage à mâchoires réversibles 2 - 75 mm. Avec protection de mandrin et arrêt de sécurité.

Manivelles : Fabriqué en aluminium, avec bague d'échelle réglable (1 bar = 0,05 mm, 1 tour = 1 mm).

Equipement de filetage : Avec manivelle de changement pour filetage gauche et droite avec graduations principales (pas de 0,5 - 0,625 - 0,7 - 0,75 - 0,8 - 1 - 1,25 - 1,5).

Autres données techniques :

230 V. 50/60 Hz.
Dimensions 560 x 270 x 170 mm.
Poids env. 12 kg.

Accessoires pour PD 250/E :

Dispositif de tournage radial - 24062

Se monte sur le chariot transversal à la place du porte-outil de tournage. Pour la réalisation de formes convexes et concaves, le tournage radial ou de sphères 3/4 jusqu'à un rayon de 32 mm maximum. Support en acier réglable en hauteur (pointe tournante réglable de 30 à 45 mm au-dessus du chariot transversal) pour l'utilisation avec les tours FD 150/E, PD 250/E, PD 400 et des tours PROXXON plus anciens. Dimensions: base 67 x 50 mm, hauteur 55 mm. Y compris burin pointu 8 x 8 x 8 x 80 mm. Dans une boîte en bois avec couvercle coulissant.

Support de burins, montage facile ! (1) - 24026

Pour le remplacement rapide de burins et l'ajustage aisé de la hauteur. Avec deux éléments pour burins.

Support de burin (séparé) (2) - 24024

Pour le support de burin ci-dessus.

Bac de récupération de copeaux avec protection contre les projections - 24008

En tôle d'acier de 1,5 mm d'épaisseur, revêtu par pulvérisation. Les bords pratiques permettent un nettoyage facile. Socle en acier avec perçages pour une fixation par vis et une installation sûre. L. 495 x l. 215 x H. 150 mm. Le tour illustré ci-contre n'est pas compris. L 550 x B 230 x H 175 mm.

Mandrin à 4 mors réglables individuellement - 24036

Pour le serrage de pièces angulaires et asymétriques. Serrage jusqu'à 80 mm. Mandrin Ø 75 mm.

Dispositif de serrage avec pinces de serrage type ER 20. Pour une concentricité extrême de 2 - 10 mm. - 24038

Pour le travail précis de pièces rondes. Le dispositif de serrage est à monter à la place du mandrin. Avec 8 pinces de serrage (2 - 2,5 - 3 - 4 - 5 - 6 - 8 et 10 mm). Livré dans un coffret en bois.

Dispositif de tournage entre-pointes. Pour un travail de grande précision à concentricité élevée. - 24014

Livré avec 1 plateau d'entraînement, 2 contre-pointes fixes (CM 2 et CM 1/court) et 1 entraîneur (toc). Livré dans un coffret en bois.

Lunette fixe pour pièces longues - 24010

(surtout tournage longitudinal). Jusqu'à ø 40 mm. Aussi incontournable lorsque la poupée mobile ne peut pas être employée.

Mandrin industriel avec CM 1 - 24020

Pour la poupée mobile du tour PD 250/E. Serrage jusqu'à 10 mm.

Appareil diviseur TA 250. - 24044

Pour le travail symétrique sur pièces circulaires (par ex. la fabrication de pignons). Livré avec deux disques (40 et 48 dents), pour les divisions 2 - 3 - 4 - 5 - 6 - 8 - 10 - 12 - 16 - 20 - 24 - 40 et 48. La fixation du mandrin est identique à celle de la broche du tour PD 250/E. Il est donc possible d'utiliser le mandrin à 3 mors (disponible séparément sous le N° 24 034, voir ci-dessous) et 4 mors (N° 24 036, voir page 57). Fixation horizontale (par ex. sur le chariot du PD 250/E) ou verticale (par ex. sur le banc de l'appareil). Avec des écrous et des vis correspondantes pour rainures en T pour la norme MICROMOT standard (12 x 6 x 5 mm). Livré en coffret bois à couvercle coulissant.

Mandrin à 3 mors, serrage concentrique - 24034

Identique à celui du tour PD 250/E. Serrage de qualité selon DIN 8386, classe 1 (concentricité 0,04 mm). Capacité de serrage de 2 à 75 mm (mors réversibles). Compatible au PD 250/E et à l'appareil diviseur N° 24 044.

Outils de tournage en acier HSS au cobalt de haute qualité. Affûtés et prêts à l'emploi.

Jeu 5 pièces - 24530

Outil de dégrossissage, outil de tronçonnage, outil de finition, outil à charioter coudé droit et outil à charioter coudé gauche. Dans une boîte en bois avec couvercle coulissant. 8 x 8 x 80 mm (pour PD 230/E et PD 250/E).

Jeu de filetage, 3 pièces - 24540

Filet extérieur , filet intérieur (tous deux à 60° filetage métrique) et filet de méchage (alésage). Dans une boîte en bois avec couvercle coulissant. 8 x 8 x 80 mm (pour PD 230/E et PD 250/E).

Porte-lame avec lame - 24217

Pour le système de changement rapide PD 250/E. Permet de couper des pièces à longueur et de percer des rainures. Avec lame HSS contenant du cobalt 12 x 3 x 85 mm.

Lame de remplacement pour le porte-outil de coupe (ohne Abb.) - 24554

Comme décrit ci-dessus.

Outils porte-plaquettes en acier avec plaquettes carbure - 24555

3 porte-plaquettes (longueur 90 mm):

pour dégrossir et aplanir
pour finir et tourner
pour aléser (alésages à partir de 12 mm)
Plaquettes carbure 55° (finition revêtue courante). Livrés avec 3 plaquettes de rechange, une vis de fixation et une clé TX 8. 8 x 8 mm (pour PD 230/E et PD 250/E).

Plaquettes en métal dur - 24557

Pour porte-plaquettes décrit ci-dessus.
Jeu 10 pièces

Porte-outils coudés avec plaquettes en carbure - 24560

Un porte-outil coudé à 45° vers la gauche pour les plaquettes rondes en carbure de Ø 6 mm. Pour une qualité de surface particulièrement élevée avec une faible profondeur de rugosité. Pour les rayons de braquage et les renfoncements ronds. Le volume de livraison comprend deux plaquettes en carbure, deux vis de fixation et une clé TX 8.
Dimensions : 8 x 8 x 60 mm

Plaquettes de rechange en carbure - 24564

Pour les supports en acier décrits ci-dessus.
10 pièces

Jeu de mèches à centrer, 3 pièces - 24630

En acier HSS. DIN 333 (Forme A). 60°. Jeu complet avec 3 mèches de 2 - 2,5 et 3,15 mm.

Jeu de 6 burins en HSS pour filetages intérieurs, rainures et cannelures - 24520

Pour filetages métriques 60° et Whitworth 55°. 1 pièce de 1,3 - 2,65 et 4 mm. Axe Ø 6 mm. Longueur totale 95 mm. Les burins sont à placer dans de porte-outil fourni (9 x 9 mm) et à serrer dans le porte-outil du PD 230/E, PD 250/E ou PD 400. Dans une boîte en bois avec couvercle coulissant.

Porte-outil pour le travail avec un tour. - 24098

Pour une fixation sûre et précise des perceuses- fraiseuses IBS/E ou LBS/E dans le porte-outil du tour. Dimension tige 8 x 10 mm. Longeur totale 65 mm.

Cales parallèles - jeu de 14 pièces - 24266

Polis par paires. Pour des travaux d'installation sur les appareils de perçage, de tournage et de fraisage. En acier fortement allié et durci (58 - 62 HRC). Précision parallèle 0,002 mm. Par 2 pièces de 8 x 10, 15, 20, 25, 30, 35 et 40 mm. Longueur 100 mm. Livré dans un coffret en bois.

Porte-filière avec filière - 24082

Pour filetage extérieur M 3 - 4 - 5 - 6 - 8 et 10. Tourillon du porte-filière Ø 10 mm pour fixation dans le mandrin du tour. Lors de travaux de filetage, le porte-filière est maintenu manuellement. Livré dans un coffret en bois avec couvercle coulissant.
