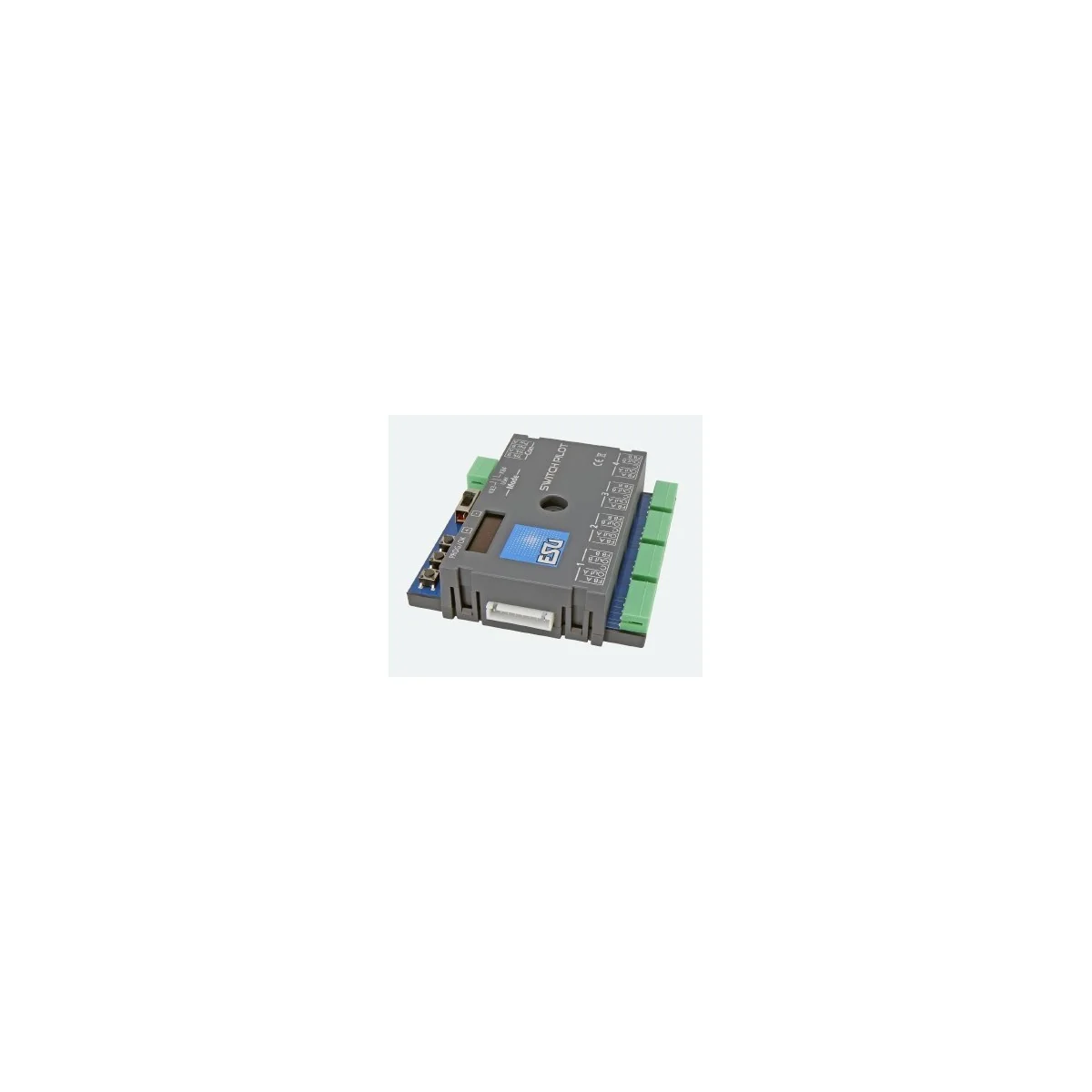

Esu 51830 Décodeur d'accessoires Switchpilot V3

Caractéristique :

> Marque : Esu
> Réf : 51830
> Échelle : Ho
> Exploitation : 2 rails DCC/MM

Descriptif :

> 4 sorties magnétiques (pour moteurs d'aiguillages ou autres appareils) avec 1.5A par sortie (2,5A pendant 100mS).
> Mode DCC ou Motorola®
> Mode spécial moteurs Peco

Les décodeurs SwitchPilot 3 sont optimisés pour une utilisation stationnaire sur votre système et peuvent commuter des entraînements d'interrupteurs à double bobine conventionnels, des signaux lumineux, des découpleurs magnétiques, des ampoules ou d'autres consommations fixes.Afin de faciliter la configuration plutôt encombrante des décodeurs de moteurs magnétiques, le SwitchPilot 3 a un concept de commande innovant composé d'un écran OLED éclairé à 4 lignes et de trois boutons d'entrée.

Les modes :

Le SwitchPilot 3 est multi-protocole et peut être utilisé avec des postes de travail selon le système Märklin® Motorola® (par exemple 6021, Central Station® ou Mobile Station®) ainsi qu'avec des panneaux de commande compatibles DCC. La configuration peut avoir lieu à la fois sur la voie principale et sur la voie de programmation. Grâce à RailCom®, les CV peuvent également être lus.

Fonctionnement :

Le SwitchPilot 3 peut être alimenté directement à partir du système numérique ou à partir d'une source CC externe ou de changement de tension. Il a un total de 8 sorties transistor, qui sont regroupées dans les 4 paires de sortie 1 à 4. Chaque paire de sorties contient deux sorties (OutA et OutB) et peut être configurée individuellement pour le cas d'utilisation souhaité: En mode impulsion, la sortie est activé dès la réception d'un ordre de commutation. Le fait que la sortie se désactive automatiquement dès que le temps mémorisé dans le décodeur est écoulé empêche la combustion des lecteurs d'articles magnétiques. pressé. Ce mode de fonctionnement convient pour les entraînements d'aiguillage avec arrêt définitif ou pour les décapages. En fonctionnement continu bistable (compatible k84), les deux sorties sont activées et désactivées: En appuyant sur le premier bouton (rouge) du panneau de commande , la sortie Out A est activée. Il reste actif jusqu'à ce qu'une pression sur le bouton assigné (vert) active la sortie Out B du même groupe de sorties. Out A et Out B se comportent comme un interrupteur de changement. En mode clignotant alterné, les sorties Out A et Out B d'une paire de sorties sont activées en alternance avec une fréquence de clignotement réglable. L'indicateur de changement est démarré avec la commande "Ge- rade / Green" de la touche affectée et arrêté à nouveau avec la commande "Branching / Red". avec le commutateur de mode 3, vous pouvez basculer toutes les paires de sorties ensemble vers les modes «k83» ou «k84» à la vitesse de l'éclair, quelle que soit la façon dont elles sont configurées.

Retour d'information :

Le SwitchPilot 3 étant compatible RailCom®, tous les paramètres peuvent être lus et modifiés directement à l'état intégré sur demande. En combinaison avec un ECoS en tant que «partenaire» idéal, le SwitchPilot 3 peut enregistrer et afficher le réglage de l'aiguillage réel avec des entraînements d'aiguillage correctement préparés. Enfin, vous avez la certitude que votre interrupteur a bien basculé !

Réglage :

Le SwitchPilot 3 peut être réglé de manière flexible soit sur la voie de programmation avec les panneaux de commande DCC, soit sur la voie principale avec POM («Programming on Main») ou peut également être lu via les CV RailCom®. Sur demande, il apprend également les adresses directement via un bouton de programmation. Le moyen le plus simple de régler est, bien sûr, avec l'écran OLED intégré et les trois boutons d'entrée: Tous (!) Les paramètres peuvent être vérifiés directement sur le décodeur et modifiés sur demande. Une "Programmation" à l'aide de votre panneau de contrôle n'est pas nécessaire. Cela ne peut vraiment pas être plus facile. L'ESU LokProgrammer peut être utilisé pour les mises à jour du firmware.

Protection :

Comme pour nos décodeurs de locomotives, les sorties du SwitchPilot 3 sont largement protégées contre les surcharges. Nous voulons que vous profitiez de votre décodeur le plus longtemps possible.
