Caractéristique :

> Marque : Esu
> Réf : 58315
> Dimensions : 50,8 x 25.4 x 14 mm
> Protocole : DCC/MM/SX/M4
> Sortie moteur : 3 A
> Échelle : 0 / 1

Le LokSound 5 L est destiné à être utilisé dans toutes les applications où la puissance requise dépasse les limites du LokSound 5. Idéalement, il s'agit de véhicules à l'échelle 0 et également de locomotives plus petites à l'échelle 1. Malgré ses dimensions compactes de seulement 50,8 mm x 25,4 mm x 14 mm, il est équipé d'une sortie double haut-parleur et d'un PowerPack intégré.

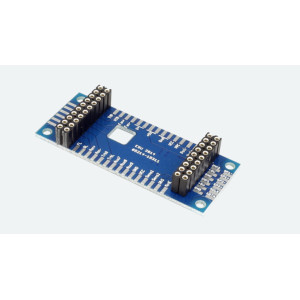

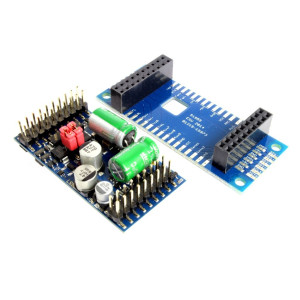

Le LokSound 5 est équipé d'un connecteur multibroche et est livré avec une carte adaptateur avec des pastilles de soudure.

Modes de fonctionnement

Comme tous les produits de la famille LokSound, le LokSound 5 L est un véritable décodeur multiprotocole. Il prend en charge DCC ainsi que Motorola®, Selectrix® et M4. Bien sûr, il prend en charge de 14 à 128 pas de vitesse ainsi que des adresses à 2 et 4 chiffres au format DCC et jusqu'à 32 fonctions. Grâce à RailComPlus®, les décodeurs s'enregistrent de manière entièrement automatique sur les stations de commande appropriées.

Ce décodeur prend en charge tous les modes de programmation DCC et grâce à RailCom®, vous pouvez lire les valeurs CV sur le réseau principal, à condition que vous disposiez d'une centrale de commande prenant en charge RailCom®. Il existe des registres utilitaires pour les stations de commande qui ne facilitent que la programmation des CV allant de 1 à 255.

Les utilisateurs de Motorola® bénéficient de jusqu'à 28 étapes de vitesse et de 255 adresses. Trois adresses Motorola® supplémentaires facilitent le déclenchement de 16 fonctions. Un mode de programmation intégré permet même de programmer avec la bonne vieille Control Unit 6021.

Le protocole M4 prend en charge l'enregistrement automatique sur les unités centrales compatibles mfx®.

Le décodeur LokSound 5 L prend en charge les sections de freinage Märklin® ainsi que les commandes de freinage ZIMO® HLU ou le système Lenz® ABC. Le freinage avec des générateurs de freinage DCC ou avec DC est également possible. De plus, la locomotive avec un LokSound 5 L s'arrêtera lorsqu'une diode de freinage Selectrix® sera connectée au circuit. La fonction push-pull ABC permet la navette automatique entre deux stations.

Le décodeur LokSound 5 L convient également aux réseaux analogiques DC et AC.

Son

Le décodeur LokSound 5 L peut reproduire jusqu'à 10 canaux simultanément. Chaque canal offre jusqu'à 16 bits / 31250 kHz et nous avons donc enfin atteint une qualité sonore hi-fi sur votre réseau. À toutes fins pratiques, on ne peut détecter aucune différence par rapport à l'original. Un amplificateur de puissance audio double classe D avec une puissance de sortie jusqu'à 2 fois 3 W alimente les haut-parleurs avec une impédance autorisée de 4 à 32 Ohms. L'énorme mémoire sonore de 128 MBit assure une capacité de stockage suffisante.

Le volume de tous les fragments sonores individuels peut être réglé séparément. Le moteur sonore extrêmement flexible sans organigramme rigide facilite une simulation prototypique de tous les véhicules ferroviaires imaginables. Trois fonctions de freinage réglables séparément et deux scénarios de charge alternatifs vous offrent un contrôle maximal de vos véhicules.

Les fonctions

Chaque décodeur LokSound 5 L dispose de 11 sorties de fonction amplifiées. En plus de cela, il y a 6 autres sorties logiques, qui peuvent, si on le souhaite, contrôler deux servos RC ou modules d'extension SUSI. Bien sûr, toutes les fonctions d'éclairage importantes sont prises en charge. La luminosité de chaque sortie peut être réglée séparément. Le décodeur prend en charge les mouvements de poussée et de traction automatiques - connus sous le nom de valse du coupleur - nécessaires au fonctionnement fiable des coupleurs numériques tels que ceux de ROCO® et Krois® ainsi que des coupleurs Telex®. 4 entrées de capteur peuvent être utilisées pour déclencher des fonctions.

Contrôle moteur

Le contrôle moteur du LokSound 5 L a encore été amélioré. Une fréquence d'impulsion PWM variable allant de 10 kHz à 50 kHz assure un fonctionnement silencieux parfait, en particulier pour les moteurs sans noyau. Ainsi, le bourdonnement typique appartient au passé. Le contrôle de la charge peut maintenant être ajusté avec jusqu'à 10 CV séparés et gérera ainsi même les cas les plus difficiles. La fonction unique "Auto Tune" facilite le calibrage automatique du décodeur pour s'adapter parfaitement au moteur. Le décodeur LokSound 5 L fournit un courant suffisant pour le moteur, à savoir jusqu'à 3,0 A.
